Fabrication de
Pierriers à boite
pour Galère.
Autre élément du pierrier: la fourche support. Elle est constituée de trois pièces brasées ensemble. |
|

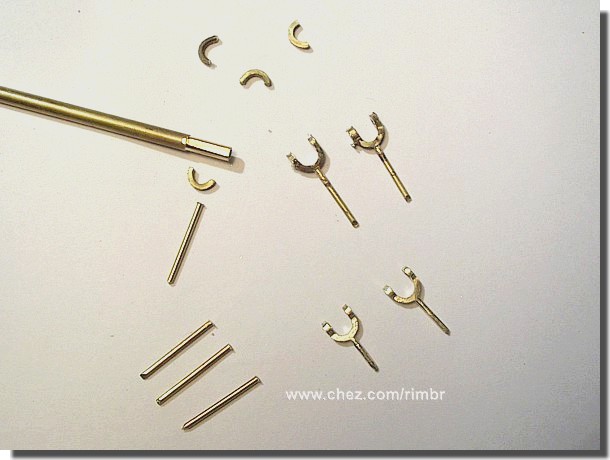

Vue de la fourche après brasure des pièces, puis à droite juste après séparation de la tige principale et en bas à droite après finition et mise à la côte. |
|

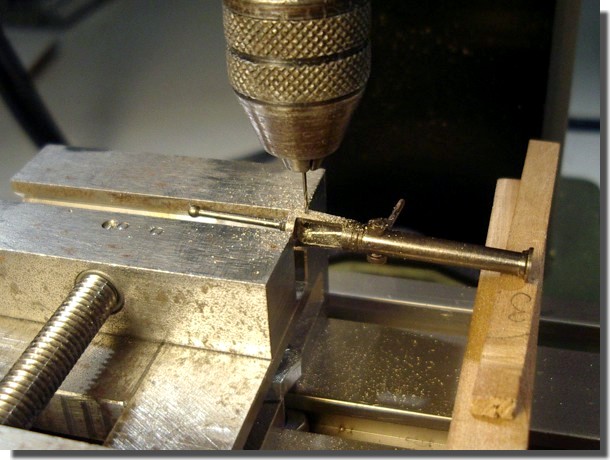

Perçage du trou de clavette de blocage de la boite à poudre. Ce trou sera mis en forme à l'aide de fraise dentaires. |
|
Notre pierrier totalement assemblé, est prêt pour sa mise en place. |
|

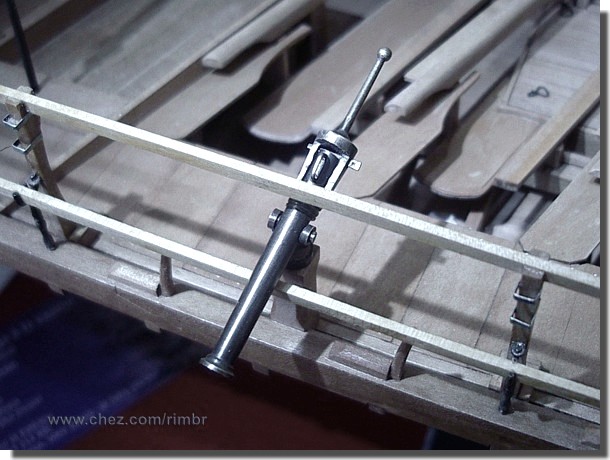

Le pierrier est en place sur son tac. On voit bien la clavette de blocage. La boite à poudre est légèrement fendue sur sa partie arrière pour le passage de la clavette. |
