Fabrication de Pierriers à boite
pour Galère.

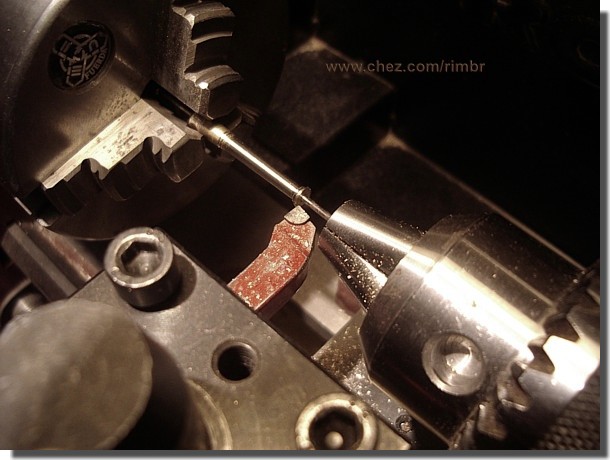

Finition de la bouche du pierrier



NB Ayant perdu les photos de la taille en tronc de cône de la culasse cette étape n'apparaît pas dans les phases descriptives.

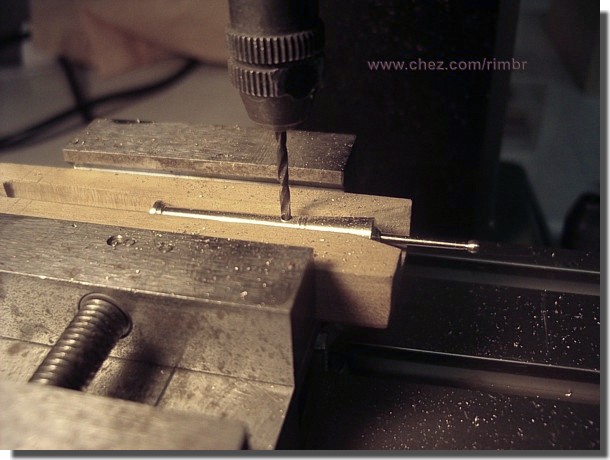

La phase de tournage de nos tubes étant terminée nous passons à la finition des tubes, avec ici le perçage pour les tourillons ( ici ils sont dans l'axe du tube).

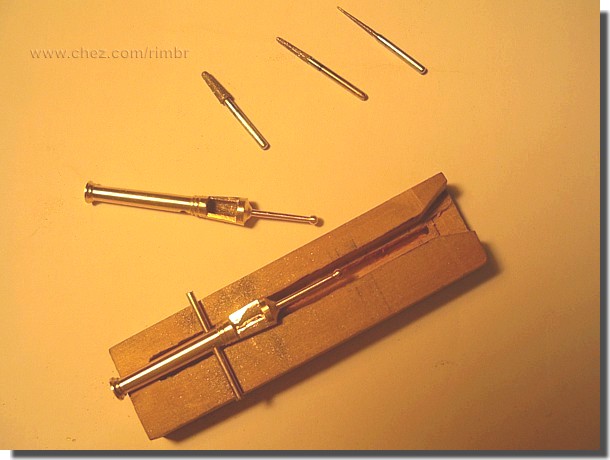

C'est là qu'on voit si le fraisage du début est correcte, en ouvrant par limage le logement de la boite à poudre. Ouf tout va bien! A noter que la tige figurant les futurs tourillons permet un appui pour la bonne géométrie.

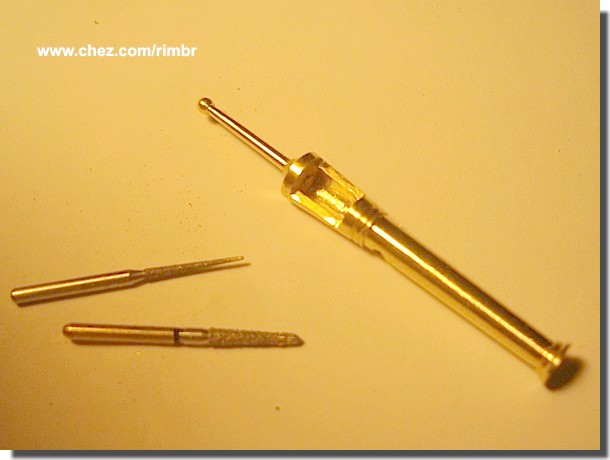

Différentes fraises (diamantées) de dentiste pour ébarber et finir le logement de la boite à poudre.

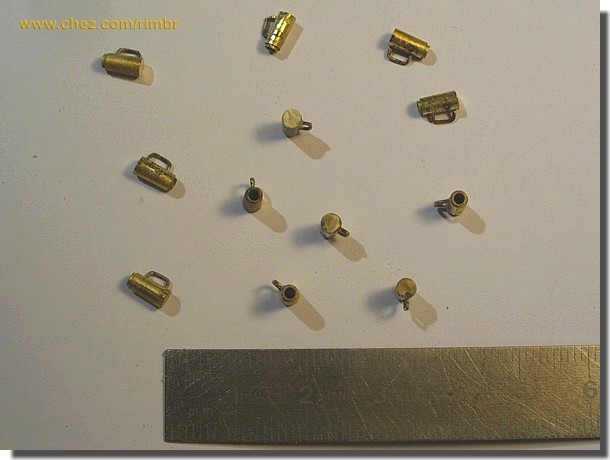

Les boites à poudre; dimensions: L 6mm D 3mm d 2,5mm calibre 1,5mm épaulement d'entrée 2mm.
