La caronade de 30 (pour un boulet explosif de 30 livres de poids) avait un calibre de 160mm.

Ci dessus à gauche modèle de caronade visible au Musée de la Marine de Rochefort.

Ci dessus à droite caronade à l'entrée du musée de rochefort.

Après avoir surfacer et percer les trous de centrage, la première opération consiste à tourner la zone de prise dans le mandrin avec un épaulement pour éviter le recul de la pièce.  - diam 10mm -

l'opération suivante est le perçage de âme de la caronade. - diam 4,5mm -

Cette opération consiste à ramener le diamètre à 13mm.

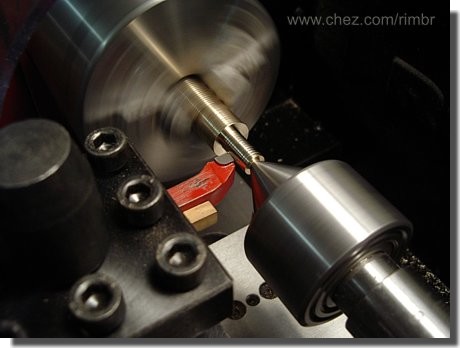

Opération consistant à usiner la tranche de bouche qui sera la référence en longueur des opération suivantes. A noter que la contre pointe ne s'appuie pas directement sur la bouche (détérioration de l'âme à la bouche).

Taille du premier tronc cylindrique (grand diamètre du futur cône).
